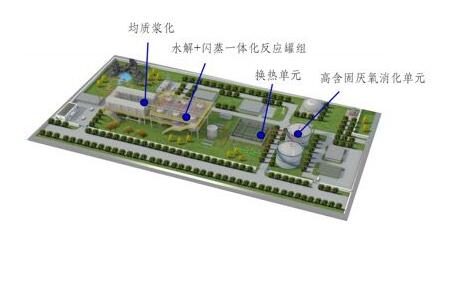

普蘭德TPBE熱水解系統主要有3個模塊構成：均質漿化系統、反應罐組以及換熱單元，各個模塊的作用如下：

均質漿化系統：接收污泥料倉泵入的污泥（15-20%含水率），利用后續水解反應罐中回用的蒸汽余熱，沿程噴射混合，使污泥均質化，作為后續熱水解反應的預處理。

反應罐組：設置多個罐體，采用序批式處理，形成連續運行的效果；由蒸汽鍋爐提供1.0MPa有壓蒸汽，利用蒸汽攪拌，加熱污泥到130-170℃(根據設定），熱水解后的蒸汽卸壓排放到均質漿化機。

反應罐組：采用套管式換熱器，根據后續厭氧消化溫度要求，調節進泥溫度。

相關特點如下：

1. 參數精確化：匹配最佳的反應壓力、溫度以及反應時間；充分驗證的、高可靠性的傳感檢測元器件。

2. 系統模塊化：自主開發專利設備，并已實現標準化、模塊化，性能可靠。

3. 流程一體化：連續進泥，連續出泥，生產穩定性好；適應高含固脫水（15%～20%）污泥，滿足后續系統對出泥溫度、含固率等要求。

4. 安全/智能化：”四重安全設計，保障系統安全穩定運行；自主開發的智能化監控軟件，一鍵啟停，自動運行，界面友好，操作維護簡便。

TPBE熱水解系統專利：

• 專利1-發明專利-一種城市污泥消毒除砂預處理的裝置

• 專利2-發明專利-一種用于污泥水熱預處理的裝置

• 專利3 發明專利-一種高干度泥的預熱裝置

• 專利4 發明專利-一種污泥熱水解預處理系統的能量回收裝置

TPBE熱水解系統案例：

• 長沙市污水處理廠污泥集中處置項目 污泥434 t/d

• 鎮江市餐廚廢棄物及生活污泥協同處理項目 污泥120t/d

• 西安市污水處理廠污泥集中處置項目 1000t/d

• 牡丹江市污水處理廠污泥處理工程 150t/d

• 佳木斯市污水處理廠污泥處理工程 100t/d
